Равномерность распределения температуры нагревательного кабеля не соответствует стандарту. Основные причины можно разделить на три категории: отклонения в процессе прокладки, препятствия теплопередаче и воздействие окружающей среды. Конкретные исследования могут быть проведены по следующим параметрам.

1. Отклонение в процессе укладки: неравномерное расстояние или неправильная фиксация, приводящие к неравномерному распределению тепла.

Это самая распространенная причина, так как нагревательный кабель Планировка во время строительства не соответствует нормативным требованиям, что напрямую приводит к разнице в местной плотности отопления.

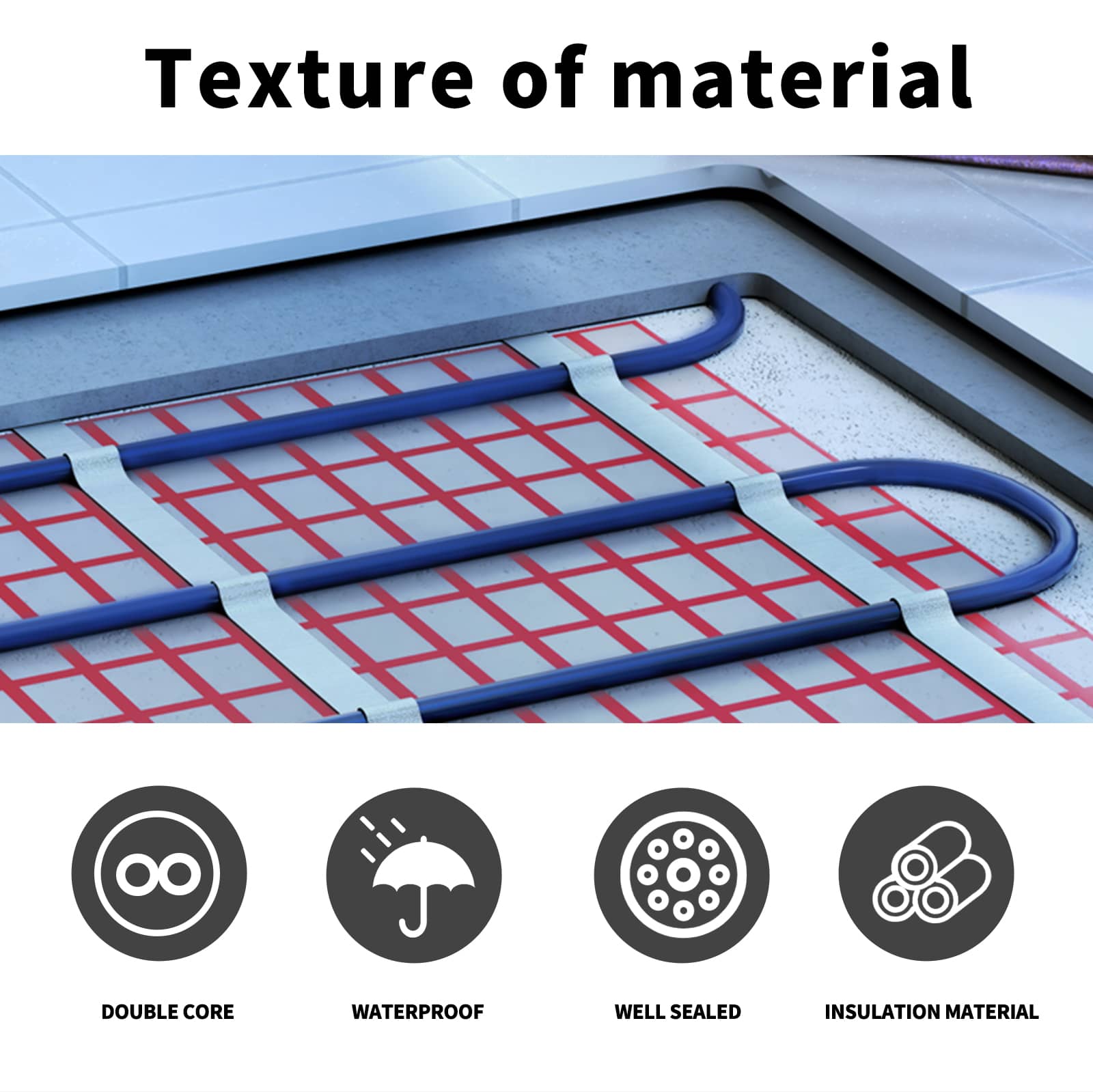

1.Расстояние между кабелями сильно неравномерно.

• Явление: в некоторых областях кабели расположены густо, в то время как в других их слишком мало, что приводит к накоплению тепла в областях с высокой плотностью и недостаточному количеству тепла в областях с низкой плотностью, что приводит к разнице температур.
• Типичный сценарий: При обогреве грунта сложно прокладывать кабели в углах или вокруг трубопроводов, что может привести к образованию пучков кабелей; При изоляции трубопровода шаг спиральной намотки колеблется между шириной и сужением.

2.Изгиб или перекрытие кабелей приводит к локальному перегреву.

• Явление: Радиус изгиба кабеля слишком мал или имеется перекрестное перекрытие, и рассеивание тепла в области изгиба/перекрытия блокируется, в результате чего температура более чем на 5 ℃ выше, чем в нормальной области.
• Точка риска: область перекрытия не только имеет большую разницу температур, но и может ускорить старение изоляционного слоя из-за длительного воздействия высокой температуры.

3.Неплотное крепление приводит к смещению кабеля.

• Явление: После строительства не используются специализированные зажимы (например, зажимы из нержавеющей стали) для фиксации кабелей, или расстояние между точками крепления слишком большое (например, горизонтальная прокладка >50 см), что приводит к провисанию или смещению кабелей под действием собственного веса, нарушая изначально равномерное размещение (например, кабели сползают в одну сторону при нагревании грунта).

2. Барьеры теплопередачи: повреждение изоляции/изоляционного слоя или неравномерное тепловое сопротивление.

Тепло не может равномерно передаваться к контролируемому объекту (грунту, трубопроводу), и даже если кабель проложен равномерно, могут возникать перепады температур из-за проблем в процессе теплопередачи.

1.Поврежденный слой изоляции, неплотное соединение или неравномерная толщина

• Сценарий нагрева грунта: в слое изоляции (например, экструдированной пенополистирольной плите) имеются трещины, стыки не загерметизированы лентой или локальная толщина недостаточна (например, проектная толщина 20 мм, а на самом деле всего 10 мм), тепло теряется из поврежденных/тонких участков, а соответствующая температура в этой области низкая (например, утечка в слое изоляции в углу стены, а температура в углу на 4 ℃ ниже, чем в центре).
• Сценарий изоляции трубопровода: Изоляционный хлопок (например, минеральная вата) неплотно обернут вокруг трубопровода или в стыках имеются зазоры, из-за чего локальное рассеивание тепла происходит слишком быстро из-за проникновения холодного воздуха, что приводит к неравномерной температуре поверхности трубопровода.

2.Конструкционные дефекты в слое засыпки (подогрев грунта)

• Явление: Неравномерная толщина слоя заливки цементным раствором (например, 50 мм по проекту, а в некоторых местах только 30 мм) или невыполнение требований по затвердеванию (например, недостаточное время затвердевания и подача питания), что приводит к растрескиванию слоя заливки, быстрому рассеиванию тепла через трещины и низкой температуре в соответствующей области.
• Другой сценарий: в слой засыпки попадают примеси (например, слишком много камней), что приводит к снижению эффективности теплопроводности и образованию локальных «тепловых барьеров», препятствующих повышению температуры.

3. Поверхность контролируемого объекта неровная.

• При изоляции трубопроводов на поверхности трубопровода могут появиться ржавчина, выступы или углубления, а также нагревательные кабели Не допускается плотное крепление (например, свисающие кабели). Эффективность теплопередачи в подвешенной зоне низкая, а температура на 3–5 °C ниже, чем в зоне крепления.

3. Влияние окружающей среды: внешние факторы, вызывающие локальную потерю или накопление тепла.

Внешние возмущения окружающей среды, такие как температура и потоки воздуха, нарушают тепловой баланс и вызывают локальные различия температур.

1.Вблизи источников тепла или холода

• Явление: Зона обогрева находится близко к выходному отверстию кондиционера, окнам (куда зимой проникает холодный воздух), радиаторам и т. д., и тепло у холодного источника отводится, что приводит к более низкой температуре; Вблизи других источников тепла (например, кухонных плит) локальная температура относительно высокая.
• Типичный сценарий: при утеплении грунта без дополнительной теплоизоляции под окном холодный воздух просачивается через оконные щели, в результате чего температура в области под окном становится на 4–5 °C ниже, чем в центре помещения.

2.Нарушение воздушного потока

• Явление: в зоне обогрева имеется сильный поток воздуха (например, вытяжные вентиляторы в промышленных цехах или вентиляторы от пола до потолка в жилых домах), что ускоряет локальное рассеивание тепла и приводит к снижению температуры в соответствующей зоне (например, в зоне пола, обращенной к вентилятору, где температура на 3 ℃ ниже, чем в зоне, обращенной от него).

3. Влияние несущих или кровельных материалов

• Явление: Зона нагрева грунта частично закрыта тяжелыми предметами (например, крупногабаритной мебелью и коврами), и тепло в закрытой зоне не может рассеиваться, что приводит к более высокой температуре (более чем на 4 ℃ выше, чем в открытой зоне); Или локальное длительное сжатие (например, часто используемые пешеходные канавки), уплотнение слоя заполнения приводит к снижению эффективности теплопроводности и низкой температуре.
