Избегайте размещения нагревательных кабелей вблизи низкотемпературных объектов или зон. Основной подход включает четыре ключевых меры: «физическую изоляцию, оптимизированную установку, улучшенную изоляцию и регулировку мощности» для минимизации теплопотерь, вызванных низкотемпературной теплопроводностью и холодным излучением, обеспечивая эффективный обогрев и равномерное распределение температуры.

1. Во-первых, уточните, каких «низкотемпературных объектов/зон следует избегать».

Во-первых, точно определите источники риска, заранее спланируйте маршруты прокладки и избегайте прямого контакта или близкого расположения.

• Низкотемпературные объекты: наружные стены, окна (стекла/оконные рамы), двери, плиты перекрытия подвалов, трубы холодного водоснабжения, трубы конденсатоотвода систем кондиционирования, металлические компоненты (высокая теплопроводность);
• Зоны с низкой температурой: углы помещений (плохая циркуляция воздуха, скопление холодных потоков воздуха), подоконники (холодное излучение от стекла), дверные проемы (частое открывание дверей, приводящее к проникновению холодного воздуха), открытые участки наружных трубопроводов.

2.Основные меры: физическая изоляция и усиленная изоляция

Добавляя изоляционные слои или изоляционные конструкции для блокировки низкотемпературной проводимости и уменьшения потерь тепла:

Дополнительный слой изоляции добавлен на низкотемпературные участки/поверхности объектов.

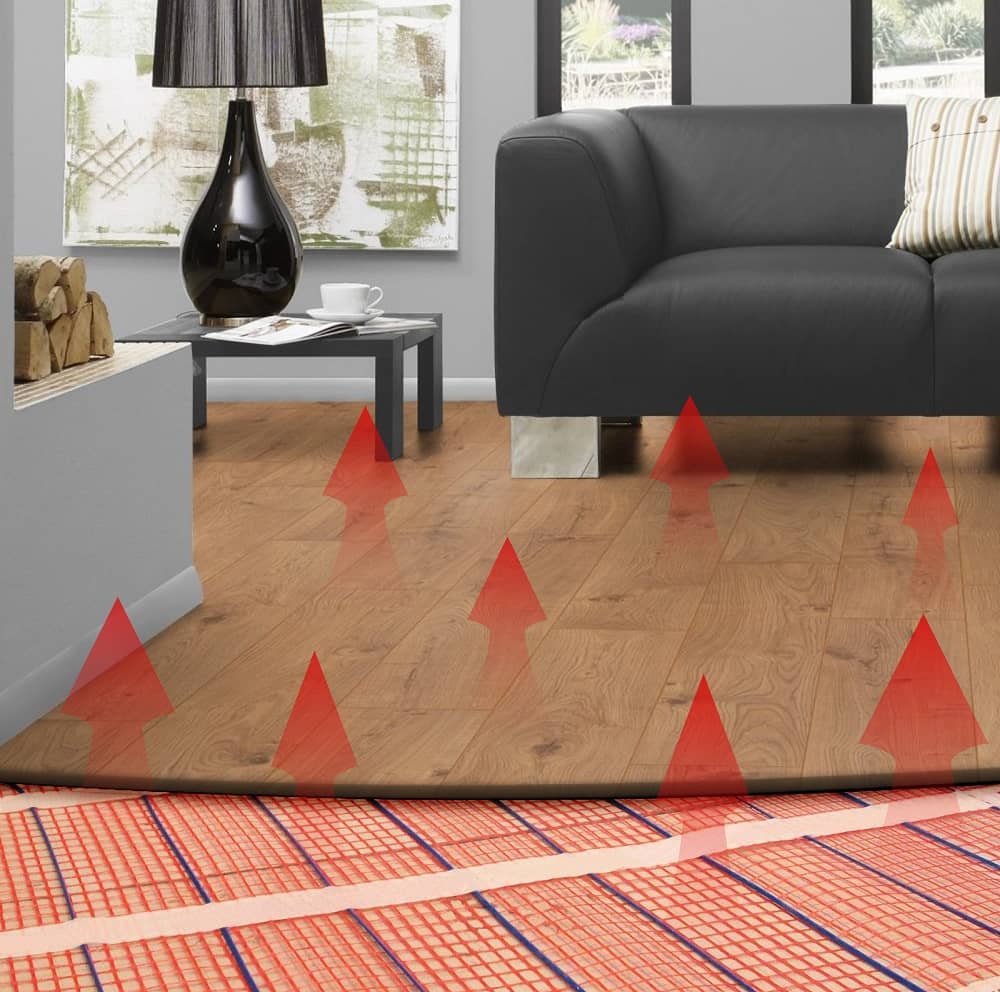

Сценарий нагрева грунта:

• Под окном и с внутренней стороны наружной стены, на основе первоначального слоя утеплителя, добавляется экструдированная плита высокой плотности толщиной 5-10 мм, а стык герметизируется алюминиевой фольгированной лентой, образуя «двойную изоляцию»;
• Толщину теплоизоляционного слоя в подвале или на первом этаже следует увеличить на 30% по сравнению со стандартом, чтобы избежать рассеивания тепла вниз от земли.

Сценарий изоляции трубопровода:

• Если трубопровод должен проходить через открытые пространства или зоны с низкими температурами, оберните внешнюю часть кабеля толстой изоляционной ватой, а затем накройте его внешним защитным слоем из алюминиевой фольги или листового железа, чтобы предотвратить прямой контакт холодного воздуха с кабелем и трубопроводом.

Соблюдайте безопасное расстояние между кабелями и низкотемпературными объектами.

• Подогрев грунта: Расстояние между кабелем и внутренней поверхностью наружной стены и краем оконной рамы должно быть ≥ 100 мм (может быть уменьшено до 150 мм на основе первоначального стандарта), чтобы избежать плотного прилегания кабеля к низкотемпературной стене;
• Изоляция трубопровода: Расстояние между кабелем и трубопроводом холодной воды или металлическими элементами должно быть ≥ 50 мм. В случае их пересечения следует использовать изоляционные муфты для изоляции двух трубопроводов в месте пересечения, чтобы предотвратить передачу холода к нагревательному кабелю.
• Запрещается прокладывать кабели непосредственно по поверхности металлических конструкций, для их разделения следует использовать керамические изоляторы или изоляционные прокладки (с зазором ≥ 20 мм).

3. Оптимизируйте укладку: отрегулируйте расстояние и мощность локально, чтобы компенсировать потери тепла.

В районах с низкой температурой наблюдается быстрая потеря тепла, которую можно компенсировать за счет увеличения расстояния и локальной мощности, чтобы избежать медленного нагрева:

Зашифруйте расстояние между кабелями в зонах с низкими температурами.

• Подогрев грунта: Нормальное расстояние между зонами должно основываться на проектном значении, а расстояние между зонами с низкой температурой, такими как под окнами и в углах, должно быть уменьшено на 20–30 %, чтобы увеличить мощность обогрева на единицу площади;
• Изоляция трубопровода: Расстояние между спиральными намотками кабелей на низкотемпературных участках (например, на открытых участках) уменьшается на 1/3 по сравнению с обычными участками, что увеличивает локальную плотность тепла.

Выбирать кабели высокой плотности мощности для особых зон

• Если потеря тепла в области низких температур происходит чрезвычайно быстро, ее можно локально заменить кабелями с высокой плотностью мощности, чтобы напрямую повысить теплопроизводительность;
• Внимание: Кабели высокой мощности должны быть оборудованы соответствующими терморегуляторами (с достаточной выходной мощностью), а расстояние между ними не должно быть слишком малым, чтобы избежать локального перегрева.

4. Защита деталей: уменьшение скопления холодного воздуха и проникновения низких температур.

Оптимизируйте вентиляцию и герметизацию помещения

• В зонах с низкими температурами, например, под окнами и в дверных проемах, необходимо обеспечить хорошую герметизацию дверей и окон (замена устаревших уплотнителей, установка нижних упоров дверей) для уменьшения инфильтрации холодного воздуха;
• Избегайте частого открытия вентиляционных отверстий в зоне обогрева. Если вентиляция необходима, включите её на короткий период после достижения температуры нагрева, чтобы избежать постоянного влияния низких температур во время вентиляции.

Предотвратить образование «циркуляции холодного воздуха» в зонах с низкими температурами

• При использовании земляного отопления в зоне под окном можно оставить зазор для рассеивания тепла размером 5–10 см (например, неплотно прижав мебель к полу под окном), чтобы нагретый воздух мог образовывать конвекцию и уменьшить накопление потока холодного воздуха;
• Высотные помещения, такие как промышленные цеха и зоны с низкой температурой (например, углы и этажи), можно оборудовать небольшими циркуляционными вентиляторами для улучшения циркуляции воздуха и предотвращения постоянного существования локальных зон с низкой температурой.

5.Особое обращение для особых сценариев

Наружные трубопроводы или среды с низкими температурами (ниже -10 ℃)

• Оберните внешнюю сторону кабеля «изоляционным хлопком + водонепроницаемым внешним защитным слоем», чтобы полностью изолировать его от дождя, снега и холодного воздуха;
• Установите на обоих концах трубопровода влагонепроницаемые герметизирующие колпачки, чтобы предотвратить попадание влаги в изоляционный слой и образование наледи, косвенно влияющей на теплоотдачу кабеля.

Подогрев грунта вблизи больших площадей остекления

• Наклеить на внутреннюю сторону стекла теплоизоляционную пленку (для уменьшения холодного излучения), а на теплоизоляционный слой под окном положить отражающую алюминиевую фольгу, чтобы отражать выделяемое кабелем тепло вверх и уменьшать потери вниз;
• При прокладке кабелей пространство под окном можно зашифровать методом «П-образной фальцовки», чтобы обеспечить достаточную мощность обогрева в этой зоне.

Благодаря вышеперечисленным мерам можно значительно снизить воздействие низкотемпературных объектов/зон на нагревательные кабели, обеспечив при этом соответствие скорости нагрева норме и равномерное распределение температуры. Если площадь низкотемпературной зоны слишком велика (например, вся наружная стена без утепления), рекомендуется сначала провести реконструкцию изоляции основного корпуса здания, а затем установить нагревательные кабели, чтобы избежать постоянного снижения эффективности обогрева из-за недостаточной базовой изоляции.
